通过此装置可检测出0-1000nm 之间的应力值

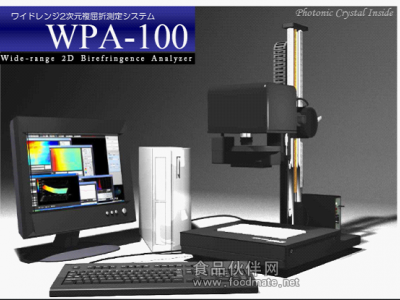

● WPA-100的主要性能
WPA-View通过简单的点击，就可以判定出应力的分布状况
1.
应力图像的分布
应力竖轴方向等大范围内的应力分布，
可以通过图像来保存
2. 应力的表格显示
任意两点之间的双折射的图像分布，
可以通过表格形式进行保存
3. 范围分析
任意四角或者圆形区域内的应力分布直方图
可以进行显示并保存。
4. 3次元表格显示
通过立体图像显示，让图像更直观具体。
测定原理
光通过具有双折射的透明物体时，偏光状态会发生改变（光弹性原理）。相反，通过光透过物体前后偏光状态的比较，可以对物体的双折射进行分析。
利用photonic结晶和薄膜组成的偏光检测仪器可以捕捉到偏光信息。加之利用了的计算、图像处理软件，让应力分布状况能定量化、数据化和可视化。
装置的参数
| | WPA-100 | WPA-100-L |
| ●测定 | | |
| 测定范围 | 0-1000nm以上 | |
| 视野范围 | 25*34mm~100*136mm | 34-47mm~250*340mm |
| 反复测量精度 | ±0.5nm以下 | |
| ●装置 | | |
| 偏光图像像素 | 384*288pixels | |
| 测定波长 | 标准构成：523nm.543nm.575nm | |
| ●包装 | | |
| 尺寸 | 310*487*725mm | 430*566*977mm |
| 重量 | 20kg | 26kg |
| ●其他 | | |
| 界面 | GigE(相机信号)、RS232C(motor调节) | |
| 电源、电流 | AC100-240V 50/60Hz /~6.0A | |
| 软件 | WPA-View1.0 | |
| 其他附件 | 台式电脑、检测仪器、标准镜片、使用说明书、软件CD | |
●可能会定期对参数进行改善
●本装置所测定的结果是通过光程差（nm单位）和主轴方向来表示的
